Hayneks Hydraulic adında, dünya çapında filo ve işletmelere hassas mühendislik ürünü PTO sistemleri ve pompalar sunmaktayız. Ağır hizmet mobil hidroliği, endüstriyel makine ve ticari araçların talep eden dünyasında, güç iletimi tamamen sistemin kalbi olan hidrolik pompaya bağlıdır. Bir sistemin akış ve basınç gereksinimleri standart dişli veya kanat pompalarının fiziksel sınırlarını aştığında, hidrolik mühendisleri tutarlı bir şekilde Sabit Akışlı Eğik Ekseni Piston Pompalarına başvurmaktadır.
İnanılmaz derecede kompakt boyutları, olağanüstü hacimsel verimliliği ve muazzam tepe basınçlarına (500 bar’a kadar) dayanma yeteneği ile karakterize edilen eğik eksen piston pompaları, ağır hizmet vinçleri, yangın kurtarma araçları, çok eksenli damper kamyonları ve ağır tonajlı nakliye araçları için kesinlikle standart çözümdür.
Bu kapsamlı mühendislik rehberinde, eğik eksen piston pompalarının kesin mekaniklerini ayrıntılı olarak açıklayacağız. Hayneks Hydraulic kataloğundan teknik veriler kullanarak, 35cc’den devasa 105cc modellerine kadar değişen pompa serimizin yeteneklerini, hayati sıvı özellikleri ve sisteminizin ömrünü maksimize etmek için tasarlanan profesyonel montaj prosedürlerini inceleyeceğiz.
Eğik Eksen Piston Pompası Nedir ve Nasıl Çalışır?
Eğik eksen piston pompası, sabit yer değiştirmeli bir hidrolik güç üretimidir. İçinde işlenmemiş silindir bloğunun içindeki pistonların karşılıklı (ileri-geri) eksenel hareketi aracılığıyla sıvı akışı ve basınçlaştırma üretir.
Bu pompanın tanımlayıcı özelliği, “Eğik Eksen” tasarımıdır. Pistonları hareket ettirmek için bir kaydırıcı plaka kullanan satır içi eksenel pompaların aksine, eğik eksen pompası, motor şaftı ile silindir bloku arasında kalıcı bir açı (tipik olarak 25 ile 40 derece arasında) içerir. Aracın Güç Alma (PTO) veya bir endüstriyel elektrik motorundan gelen dönme enerjisi, şaftı hareket ettirerek angled silindir bloku içindeki pistonları çalıştırır.
- Emme Fazı: Silindir bloku dönüşe devam ettikçe, pistonlar döngünün düşük basınç tarafında deliklerinden dışarı çekilir. Bu güçlü bir vakum yaratarak mineral bazlı hidrolik yağı pompaya çeker.
- Basınç Fazı: Döndürme yüksek basınç tarafına devam ettikçe, eğik geometri pistonları silindir bloğu içine geri çeker. Bu mekanik kinematik güç hidrolik sıvıyı sıkıştırır ve bunu deşarj portundan aşırı basınçlarla – 450 ila 500 bar tepe seviyeleri ile çeker
Basınç Fazı: Döndürme yüksek basınç tarafına devam ettikçe, eğik geometri pistonları silindir bloğu içine geri çeker. Bu mekanik kinematik güç hidrolik sıvıyı sıkıştırır ve bunu deşarj portundan aşırı basınçlarla – 450 ila 500 bar tepe seviyeleri ile çeker.
Bu eğik tasarım, pistonlara konan yanal yükleri ve yan sürtünmeyi doğal olarak en aza indirir. Sonuç olarak, eğik eksen pompalar, alternatif pompa tasarımlarından çok daha yüksek dönme hızlarında (RPM) güvenli bir şekilde ulaşabilir ve önemli ölçüde daha yüksek sürekli basınçlara dayanabilir, hepsi % 95’in üzerinde hacimsel verimliliği koruyarak.

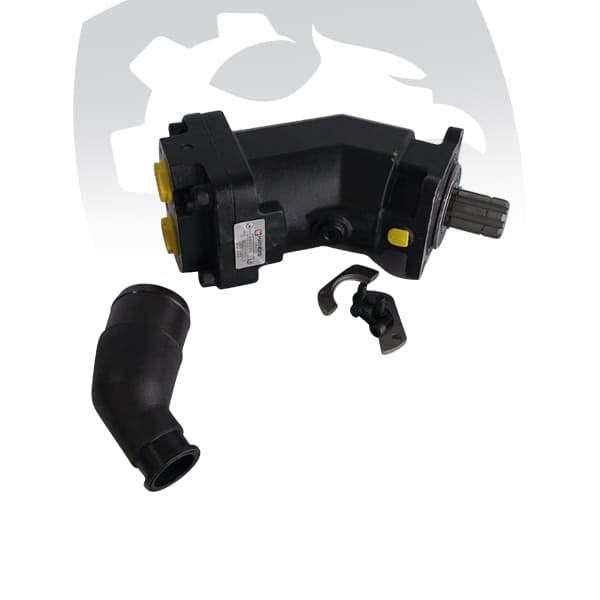

Premium Anatomisi ve Bileşen Kalitesi
Bir hidrolik pompanın acı alan koşullarda hayatta kalma yeteneği, tamamen iç bileşenlerinin metalurjik kalitesine bağlıdır. Hayneks eğik eksen piston pompaları, aşırı görev döngüleri altında ekstrem uzun ömürlü ve sıfır sızıntı performansı için tasarlanmıştır. İç bir analiz aşağıdaki yüksek seviye mühendislik standartlarını ortaya koymaktadır:
- Ağır Hizmet Yatakları: 500 bar’da oluşturulan muazzam eksenel ve radyal yükleri absorbe etmek için, konut ağır hizmet tapering silindir yataklarıyla donatılmıştır, özellikle 31308 X ve 32007 X serileri.
- Evrensel Şaft Standartları: Küresel PTO’lar ve şanzımanlarla kesintisiz uyumluluğu sağlamak için, bu pompalar katı SHAFT 8x32x35 DIN 5462 standardına işlenmiş splined şaftları içerir.
- Gelişmiş Sealıngteknolojisi: 7.251 PSI’de yağ atlayışını önlemek elit sealıng gerektirir. Montajlar yüksek sıcaklığa dirençli O-Halkalar (90×2, 61.2×2.62 ve 84.52×2.62 gibi boyutlar) ve premium 35x52x6 yağ seallerini kullanmaktadır.
- Güçlendirilmiş Konut: Pompanın kasasının aşırı hidrostatik basınç altında eğilmesini veya çatlamasını önlemek için, monoblok gövde ve hassas işlenmiş piston yatakları askeri sınıf özelliklerine döküm ve sertleştirilir.
Hayneks Eğik Eksen Serisi: Teknik Kapasite Analizi
Kompakt bir tipili trailerinin hidrolik devresi tasarlayabilecek veya sürekli çalışan bir ağır kurtarma vinçini tasarlarken, tam yer değiştirmeyi (Litre/Dakika) ve maksimum basıncı (Bar) uygulamanıza eşleştirmek zorunludur. Bir pompanın iç hacmi (cc) arttıkça, hareket eden iç bileşenlerin kütlesi de artar. Sonuç olarak, maksimum izin verilen dönme hızı (RPM) ve tepe basınç toleransları aşırı ısınma ve santrifüj hasarını önlemek için biraz azaltılmalıdır.
Teknik kataloğumuza göre, sabit akışlı eğik eksen serisi için küresel işletme parametreleri şu şekildedir:
35cc ve 45cc Serisi (Yüksek Hız & Yüksek Basınç)
- 35 Litre Modeli (Kodlar: 35203531 / 35203532): Bu oldukça çevik ünite 35.40 L/dak yer değiştirme sunmaktadır. 2400 RPM‘nin maksimum sürekli hızına ve 450 Bar (6526 PSI)‘nin sürekli basıncında çalışmasını ve 500 Bar (7251 PSI)‘nin patlayıcı tepe basınçlarına dayanabilmesini vurgular. Bu muazzam güce rağmen, sadece 7,70 kg ağırlığındadır.
- 45 Litre Modeli (Kodlar: 35204531 / 35204532): 45.60 L/dak biraz daha yüksek bir yer değiştirme sağlayan bu model, maksimum 2100 RPM’nin sürekli hızında çalışır. 35cc modelinin özdeş aşırı basınç toleranslarını (450 Bar sürekli / 500 Bar tepe) korur ve kompakt ancak talep eden kaldırma uygulamaları için idealdir
65cc ve 85cc Serisi (Dengeli Güç & Orta-Yüksek Akış)
- 65 Litre Modeli (Kodlar: 35206531 / 35206532): 63.20 L/min akış üretiyor, bu pompa standart ağır makineler için “ideal noktaya” ulaşıyor. Maksimum sürekli hızı 2000 RPM’dir. 450 Bar sürekli ve 500 Bar tepe basınç derecelendirmelerini korurken, fiziksel ağırlık 10.00 kg’a çıkmaktadır.
- 85 Litre Modeli (Kodlar: 35208531 / 35208532): Yüksek akış kategorisine girerek, bu ünite 85.10 L/min’i teslim eder. Daha büyük iç döner kütlesi nedeniyle, maksimum sürekli hız 1900 RPM’e ayarlanmıştır. Sürekli basınç derecelemesi 400 Bar (5801 PSI) olup, tepe basınç toleransı 450 Bar’dır. Ünite ağırlığı 12.50 kg’dır.
105cc Serisi (Ağır Tonaj İçin Maksimum Akış)
- 105 Litre Modeli (Kodlar: 35210531 / 35210532): Serideki en büyük yer değiştirmeli pompa, muazzam 105.70 L/min teslim ediyor. Bu model, hızlı silindir hareketi gerektiren ağır ekipman için tasarlanmıştır. Maksimum sürekli hızı 1700 RPM’dir. Güvenilir bir şekilde 350 Bar (5076 PSI) sürekli basınç korur ve 400 Bar (5801 PSI)‘e kadar tepe basınç dalgalanmalarını kaldırabilir.
Tüm modellerde, Yağ Giriş portları R1 1/4″ ile R1 1/2″ arasında değişirken, yüksek basınçlı Yağ Çıkış portları optimal akış hızı ve sistem güvenliğini sağlamak için R 3/4″ ile R 1″ arasında değişmektedir.
İşletim Koşulları ve Kritik Sıvı Yönetimi
Eğimli eksen pistonlu pompa mikron cinsinden ölçülen iç boşluklara sahip yüksek teknolojili bir aletdir. Bu nedenle, hidrolik sıvı sadece güç aktarımı için bir ortam değildir; sisteminizin en önemli yapısal bileşenidir.
- Sıvı Tipi: Sistemler yalnızca yüksek kaliteli, anti-köpük Mineral Temelli Hidrolik Yağı yüksek viskozite indeksi ile kullanmalıdır. Asla otomatik şanzıman sıvısı (ATF), standart motor yağı veya geri dönüştürülmüş tarım yağlarıyla değiştirmeyin.
- İdeal İşletim Sıcaklığı: Hacimsel verim en yüksek ve koruyucu yağlama filmi en stabil olduğunda, yağ sıcaklığı kesinlikle 50°C ile 60°C (122°F – 140°F) arasında tutulmalıdır.
- Maksimum Sıcaklık Limitleri: Ağır işletim yükleri altında, yağ doğal olarak ısınır. Ancak, sistem sıcaklığı hiçbir zaman 0°C ile 80°C (32°F – 176°F) sınırını aşmamalıdır. Yağı 80°C’nin ötesine itmek, kimyasal yapısını kalıcı olarak bozar ve viskozitesini su seviyesine düşürür. Bu, felaket niteliğinde metal-metal sürtünmesine ve yüksek basınçlı O-halkalara (61.2×2.62 ve 84.52×2.62 sızdırmazlık gibi) anında zarar verir.
Uzman Kurulum ve Montaj En İyi Uygulamaları
En iyi hidrolik pompa bile yanlış kurulursa on dakika içinde kendini şiddetli şekilde yok edecektir. Teknisyenler ve filo mekanikçileri aşağıdaki katı kurulum kurallarına uymalıdır:
1. Dönüş Yönünü Belirleme (Kritik Adım)
Bir pompayı bir araca bağlamadan önce, dönüş yönünü doğrulamalısınız. Pompa dönüşü, Güç Elde Alma (PTO) şaftının dönüşünün tam tersi olmalıdır. Hayneks her iki yön için özel modeller üretmektedir:
- CW (Saat Yönü / Sağ): ör: Model Kodu ’31’ ile biten (35203531).
- CCW (Saat Yönü Tersi / Sol): ör: Model Kodu ’32’ ile biten (35203532). Uyarı: Eğer bir CW dönen pompayı CW dönen PTO üzerine kurarsa, pompa emme yapamaz. Tamamen kuru çalışacak ve iç silindir rulmanları saniyeler içinde yanacak ve kilitlenecektir.
2. Boru Tesisatı ve Sistem Temizliği
Parçacık kirliliği, pistonlu pompaların numaralı bir katilidir. Emme ve basınç hortumlarını bağlamadan önce, tüm hidrolik devrenin kusursuz ve temiz olduğundan, kaynakla artığı, pas veya toz olmadığından emin olun. Pompanın yağ giriş/çıkışı üzerindeki koruyucu kapaklar, yalnızca bağlantı noktalarını dişlemeye hazır olduğunuzun tam anda çıkarılmalıdır.
3. Filtrasyon ve “Soğuk Başlatma” (Hava Tahliyesi)
- Emme veya dönüş hattı, pompanın maksimum çıkışını aşan bir akış kapasitesi için derecelendirilmiş yüksek kaliteli bir hidrolik filtre içermelidir (ör: 105cc pompa için 150 L/min filtre kullanın).
- Pompayı monte ettikten sonra, haznesi doldurun ve sistemi dinlendirin, sıkışmış havaları tahliye edin, böylece yağ doğrudan pompa gövdesine yerçekimi tarafından akacaktır.
- İlk “Soğuk Başlatma” motor boşta çalışırken, silinderlere herhangi bir yük uygulanmadan yapılmalıdır. Dikkatle dinleyin; yüksek sesli ıslıltı (kavitasyon) veya gıcırtı işitirseniz, PTO’yu hemen devre dışı bırakın ve sıvı hatlarını kontrol edin.
Yaygın Sorunları Giderme
İyi tasarlanmış sistemler bile saha sorunları yaşayabilir. Yaygın semptomlar için mühendislik çözümleri şunlardır:
- 1. Pompa Yüksek Sesli Islıltı Çıkartıyor (Kavitasyon):
- Neden: Pompa sıvı açlığı çekmektedir, iç metal karşısında patlar buhar kabarcıkları oluşturmaktadır (kavitasyon).
- Çözüm: Emme hortumu muhtemelen çok dar veya emme filtresi tıkalıdır. Soğuk hava yağı kalınlaştırabilir ve akışını engelleme kadar viskoz hale getirebilir. Giriş hortumlarının katalogda belirtilen tam boyutları karşıladığından emin olun.
- 2. Sistem Basınç Oluşturmakta Başarısız veya Ağır Yükleri Kaldırmakta Başarısız:
- Neden: Döner RPM çok düşüktür veya sistemin emniyet valfı erken açılarak basıncı tank içine geri dökmektedir.
- Çözüm: PTO’nun doğru RPM çıkardığını doğrulayın (minimum aralıklı hız genellikle 300 RPM’dir). Emniyet valfini yeniden ayarlayın. Ayrıca, iç sızdırmazlık pulu (61.7x50x2) önceki aşırı ısınma nedeniyle başarısız olup olmadığını kontrol edin
- 3. Gövde veya Şaft Sızdırmazlıklarından Yağ Sızıntısı:
- Neden: Pompa maksimum tepe basınç limitinin üzerine çıkartılmıştır (ör: 500 Bar’ı aşmak) veya maksimum RPM limitinin ötesine itilmiştir.
- Çözüm: Birincil yağ sızdırmazlığını (35x52x6) ve ön kapak O-Halkalarını değiştirin. Gelecekteki patlamaları önlemek için, ansuz basınç dalgalanmalarını ve hidrolik şokları absorbe etmek için devreye bir hidrolik akümülatör takın.
Sık Sorulan Sorular (SSS)
İşlemlerinizi Kırılmaz Güvenilirlik için Tasarlayın
Kritik yükler kaldırıyor ya da ağır işleri sürekli çalıştırıyor olsanız da, bir hidrolik pompa arızası kabul edilemez zaman, para ve itibar kaybıdır. Sabit Akış Bent Axis Pistonlu Pompalar bu riskleri ortadan kaldırmak ve eşsiz 500 bar basınç toleransları ile sağlam DIN 5462 mil yapısı sunmak için özel olarak tasarlanmıştır.
Tüm ana küresel şanzımanlar ve PTO sistemleri ile tam uyumlu, kapsamlı 35cc, 45cc, 65cc, 85cc ve 105cc hidrolik pompa ürün yelpazesi, filolarınız ve endüstriyel tesislerinize gerekli dirençli güç sağlayacaktır.
- Akış hızı hesaplamaları veya belirli hidrolik devreniz için tork gereksinimleri konusunda emin değil misiniz?
- 🚀 Özel Küresel Teklif İsteyin: Proje özel fiyatlandırma ve uluslararası kargo lojistiği için ekibimizle iletişime geçin.
- 📂 Teknik Kataloğu İndir: Tüm pistonlu pompa ürün yelpazesi için oldukça ayrıntılı boyut çizimleri ve performans diyagramlarını gözden geçirin.
- 📞 Mühendislerimizle Konuşun: Hayneks mühendislik ekibinden ağır işlemler için optimal CW/CCW rotasyonunu, montaj uyarlamalarını ve sıvı yönetim gereksinimlerini belirlemede uzman yardım alın.
Hayneks Hydraulic ile İşlemlerinizi Güçlendirin
Ağır işleme makineleriniz yalnızca hidrolik kalbin kadar güçlüdür. Pompa kalitesinden veya kurulum protokollerinden taviz vermek doğrudan yıkıcı kapalı kalış süresi ve kayıp gelire yol açar. Sisteminiz için hassas mühendislik sabit akış bent axis pistonlu pompasını seçerek, tüm filosofunuzun uzun vadeli güvenilirliğine yatırım yaparsınız.
Dünya sınıfı mühendislik, uzlaşmaz dayanıklılık ve küresel teknik destek için Hayneks Hydraulic’e güvenin. Güçlü bir 35cc cihazına mı ihtiyacınız var ya da muazzam 105cc güç kaynağına mı, çözümlerimiz işlemlerinizi hareket halinde tutmak için tasarlanmıştır. Tam kataloğumuzu bugün keşfedin ve hassas mühendislik hidrolik sistemlerimizin başarınızı ileri taşımasına izin verin.
